TCN-3500

憑借豐富的自動化加工績效，可滿足多樣性的生產需求。

產品編號

所屬分類

TCN系列

數量

庫存:



產品描述

產品介紹：

憑借豐富的自動化加工績效，可滿足多樣性的生產需求。

支持12”/10”卡盤、車削/銑削/自動化

實現了頂級的高剛性和強勁動力
◆ 標準的緊湊型機床具有最佳的平衡結構
◆ 滑動面全部采用高剛性·高精度的矩形導軌。
◆ 備有8角刀塔和10角刀塔和12角刀塔和銑削工具的桿式12角刀塔。
◆ 節能

主要機床規格

		（車削）						（車削＆車銑）
		TCN-3500 L5			TCN-3500 L10			TCN-3500CM L5	TCN-3500CM L10
卡盤尺寸	inch	12	10		12	10		10	10
刀架形式		8工位刀架（直裝式）	10工位刀架（直裝式）	12工位刀架（直裝式）	8工位刀架（直裝式）	10工位刀架（直裝式）	12工位刀架（直裝式）	旋轉刀具式 12工位刀架	旋轉刀具式 12工位刀架
最大加工直徑	mm	φ430	φ460		φ430	φ460		φ370	φ370
最大加工長度	mm	485	510		985	1010		465	965
棒料加工直徑 *1	mm	φ88 [OP. φ108]			φ88 [OP. φ108]			φ88 [OP. φ108]	φ88 [OP. φ108]
主軸轉速	min-1	2500 [OP. 3000]			2500 [OP. 3000]			2500 [OP. 3000]	2500 [OP. 3000]
旋轉刀具轉速	min-1	-			-			3600	3600
快速進給速度	m/min	X : 16 / Z : 24			X : 16 / Z : 24			X : 16 / Z : 24	X : 16 / Z : 24
主軸電機（30分鐘/連續）	kW	15/11			15/11			15/11	15/11
旋轉刀具主軸電機（15分鐘/連續）	kW	-			-			3.7/11	3.7/11
機床高度	mm	1802			1802			1802	1802
占地面積	mm	2000×1768			3450×1833			2000×1768	3450×1833
機床重量	kg	4000			5000			4100	5100

*1) 如果安裝不同的卡盤和氣缸，則可加工的棒料外徑會不同。

TCN-3500G針對門式自動化方面

小型化也可實現自動化！

龍門式裝載機加工工件
外徑	mm	φ200
長度	mm	140
重量	kg	10 (×2)

送料機式樣
托盤數		10
承載重量(1托盤)	kg	70
最大高度	mm	400

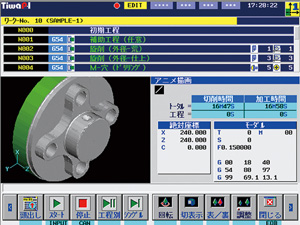

瀧澤獨創的對話軟件針對Tiwap-1（選項）

TiwaP-1”是一個互動的編程系統，完全支持創建、模擬和加工程序的執行，以減少操作人員的勞動。
通過交互系統“輸入”便于操作者使用，無需具備G代碼知識就可創建程序。可以通過使用3D動畫和刀具路徑圖，模擬切削效果來完成程序的“檢查”。在“操作”中，加工主軸和工藝類型的順序被自動識別，以便使主軸控制和C軸回零達到最佳程度。
